Schutzdächer und Staplerkabinen

Entdecken Sie die individuell angepassten Schutzdächer und Staplerkabinen von ING. M. SCHURZ GesmbH, die einen unverzichtbaren Schutz für Geräte und Personal in diversen Arbeitsumgebungen bieten.

Perfekt geeignet für den industriellen Einsatz, im Bauwesen und in der Landwirtschaft, schützen unsere Schutzdächer effektiv vor Witterungseinflüssen wie Sonne, Regen und herabfallenden Gegenständen. Mit ihrer robusten Bauweise und dem durchdachten Design stellen sie nicht nur die Sicherheit, sondern auch den Komfort des Personals sicher. Unsere optimierten Schutzdächer und Staplerkabinen sind eine entscheidende Komponente, um eine effiziente und sichere Arbeitsumgebung zu schaffen.

Lassen Sie sich von unseren Lösungen inspirieren und sehen Sie, wie unsere Schutzdächer und Staplerkabinen zur Optimierung Ihrer Arbeitsprozesse beitragen können.

Umbau des Kabinenrahmens für „Drive in“ Regale

Vorteile

Spezieller Umbau für Drive in Regal Einsatz

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

SCHURZ, Ihr österreichischer Partner und Produzent, dies garantiert rasche Betreuung und Ersatzteiledienst bei Fragen, Problemen, im Service und im Schadenfall

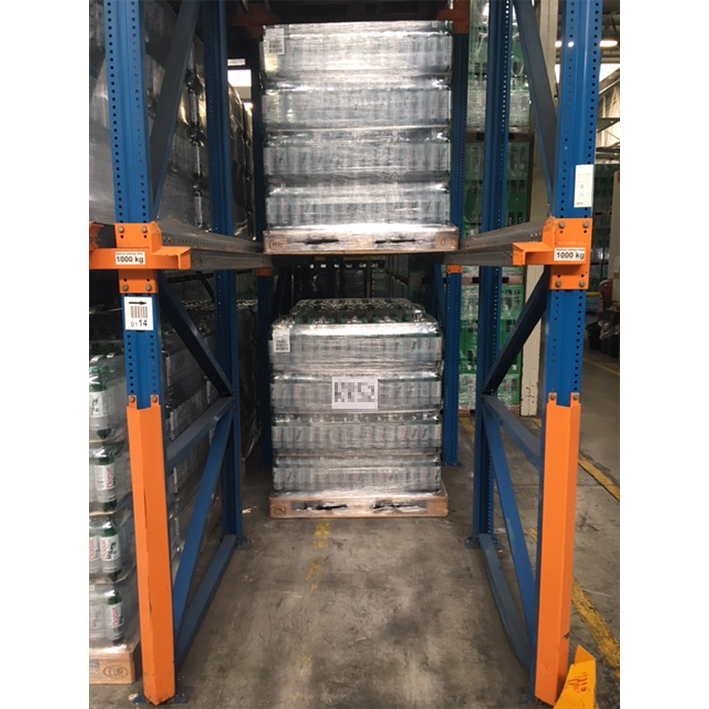

Für ein Unternehmen mit Drive in Regalen war der Umbau des Staplers nötig, um in die dafür vorgesehenen Regale einfahren zu können.

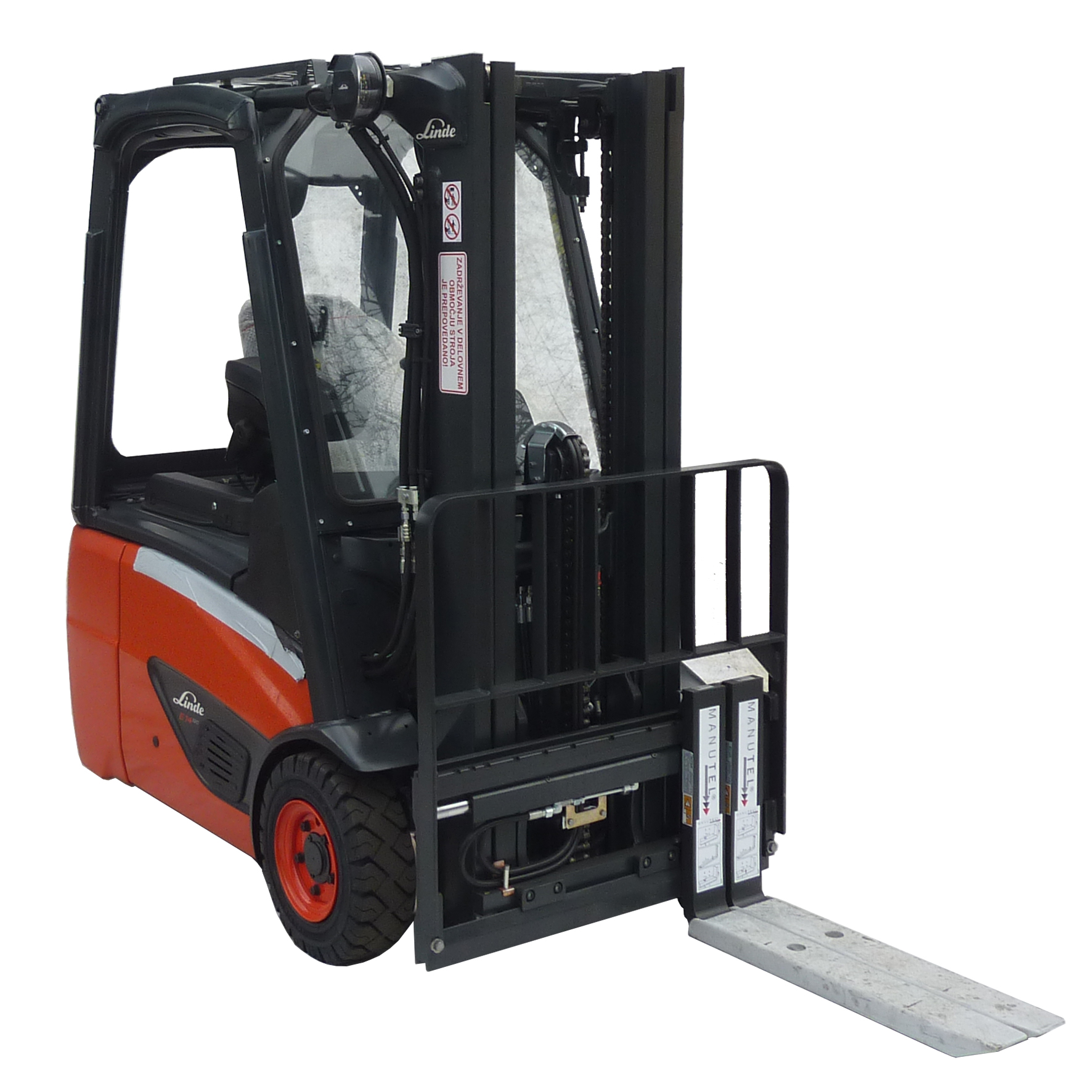

Dazu wurde am Kabinenrahmen eines Linde E 14 der erforderliche Ausschnitt durchgeführt. Um die Festigkeit der Staplerkabine wieder herzustellen wurden entsprechende Verstärkungen eingeschweißt. Zusätzlich wurde eine angepasste Frontscheibe mit Rahmen angefertigt und angebaut. Diverse Umbauten der Verkabelung, der Verkleidungen und der Scheinwerfer rundeten den Umbau ab.

Nun ist es möglich, die Paletten im hinteren Bereich des Regals zu erreichen, da man mit dem gesamten Stapler in das Regal einfahren kann.

Ganzstahlkabinenadaption für Einfahrregale

Vorteile

Optimierte Sichtverhältnisse

Speziell verstärkte Kabine für mehr Sicherheit

Individuell an Kundenregal angepasste Kabinenform

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

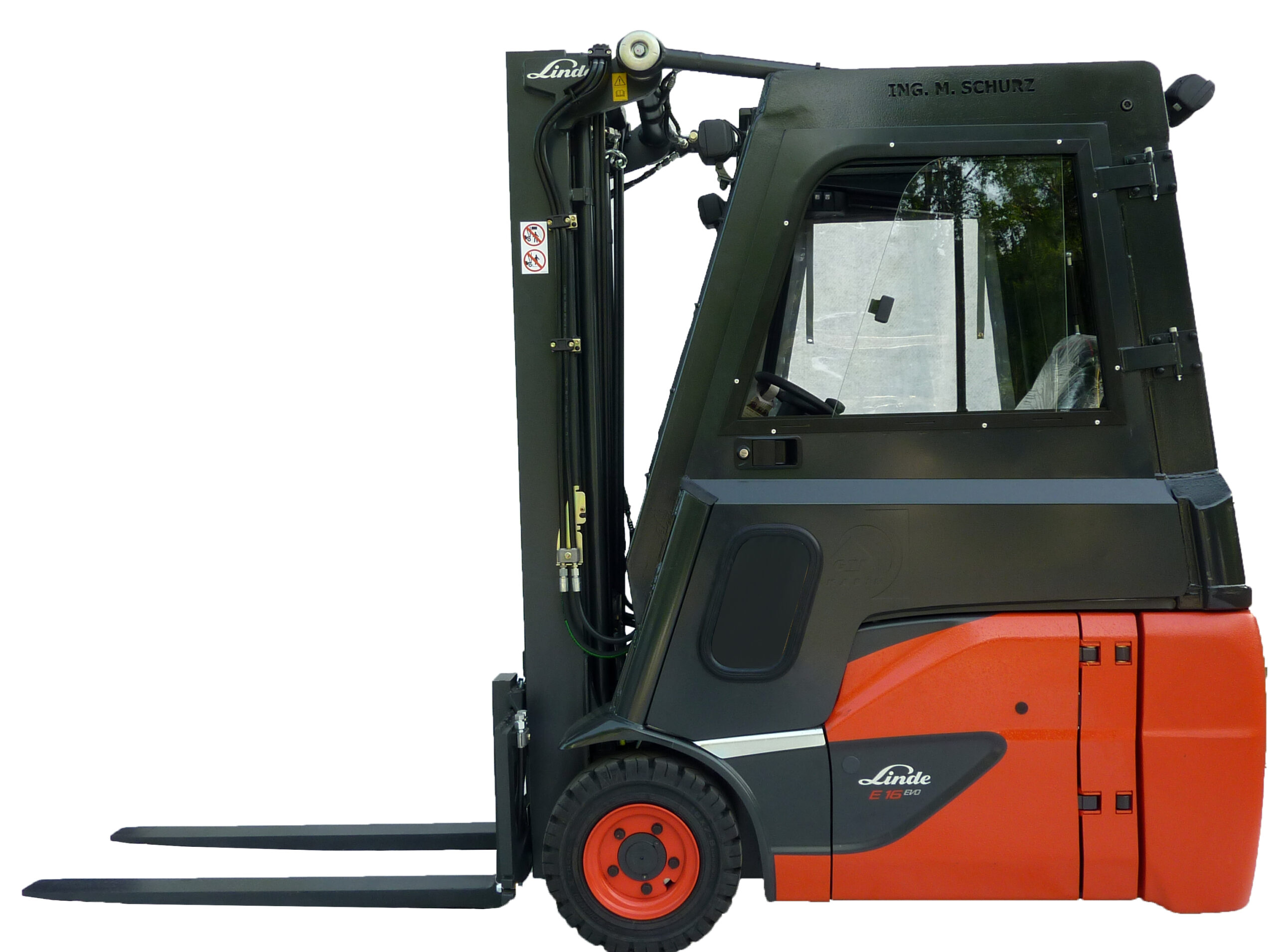

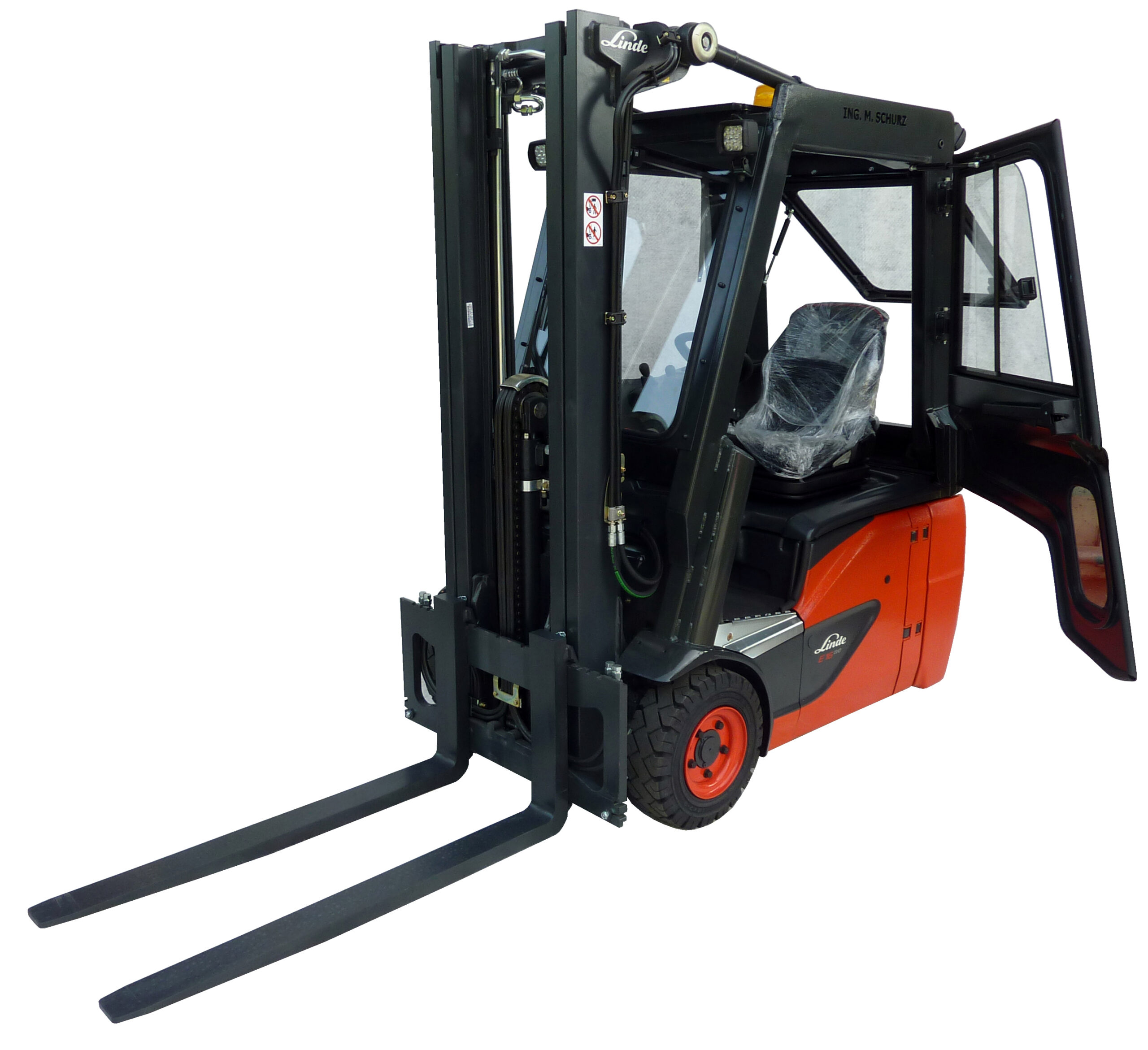

Der SCHURZ Umbau eines Linde Staplers Type E16C EVO beinhaltete die komplette Demontage der Originalkabine und Anfertigung einer verstärkten Spezialkabine. Der Grund für den Umbau ist der Betrieb des Staplers in Einfahrregalen mit einer Innenlichte von 1.010 mm. Die originale Kabine hat eine Breite von 960 mm, welche mit einem Spielraum von je 25 mm, daher zu breit ist.

Die originalen Neigezylinder wurden an die neue Kabine angebaut. Front-, Dach- und Heckscheibe wurden entsprechend der neuen Kabinenform angefertigt und verbaut. Links wurde eine spezielle Stahltüre mit Fensterverglasung zum Schutz des Fahrers angefertigt und verbaut. Rechts wurde eine einfache geschlossene PVC-Plane verbaut.

Umbau einer Staplerkabine mit Dachsichtfenster

Vorteile

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

Individuelle Optimierung der Sichtverhältnisse einer Staplerkabine

Zusätzliche Schutzgitter für erhöhten Fahrerschutz

SCHURZ, Ihr österreichischer Partner und Produzent, dies garantiert rasche Betreuung und Ersatzteiledienst bei Fragen, Problemen, im Service und im Schadenfall

Einer unserer Kunden hatte folgendes Problem: Für seinen Stapler benötigte er eine neue Kabine, da die vorhandene durch einen Unfall beschädigt wurde. Leider war es werkseitig aber nicht mehr möglich eine solche Kabine mit Dachsichtfenster zu erwerben. Ein Dachsichtfenster ist in diesem Betrieb jedoch zwingend notwendig, da Lasten in einer Höhe von ca. 6 m manipuliert werden müssen. In diesem Fall konnte nur ein Umbau weiterhelfen. Doch hier stellt sich das nächste Hindernis in den Weg, denn der Umbau einer Staplerkabine erfordert die Berücksichtigung diverser Vorschriften und Normen.

Die Fa. ING. M. SCHURZ hat sich dieser Aufgabe gestellt und unter Berücksichtigung der Vorgaben und Normen eine Staplerkabine umgebaut, um dem Kunden die Arbeitsqualität und Sicherheit seines Unternehmens wieder gewährleisten zu können.

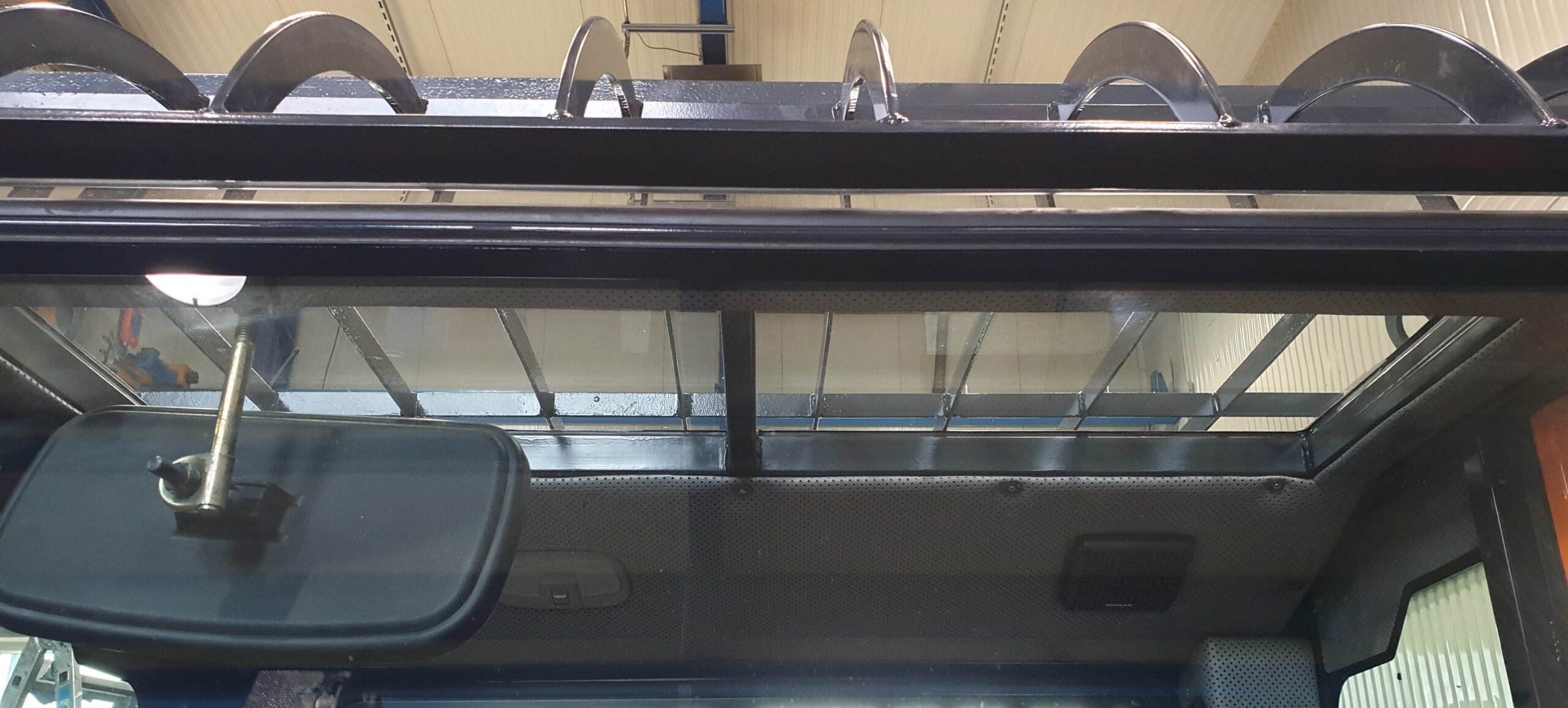

Der Umbau umfasste das Ausschneiden des Kabinendaches sowie die Verbundsicherheitsglases (VSG). Zusätzlich wurde das Schutzgitter über dem Kabinendach verstärkt ausgeführt, um erhöhten Schutz durch herabfallende Teile zu gewährleisten. Alle Maßnahmen wurden unter Aufsicht eines Sachverständigen durchgeführt und genehmigt.

Die umgebaute Staplerkabine wurde auch durch einen Ziviltechniker abgenommen.

Kabinenumbau eines Linde Schleppers Type P 60

Vorteile

Spezieller Komplettumbau der Fahrzeugkabine nach kundenspezifischen Anforderungen

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Der SCHURZ Umbau eines Linde Schleppers Type P 60 umfasste einen kompletten Kabinenumbau mit nachstehenden Änderungen:

  • Bauhöhenreduktion des Kabinenrahmens um 100 mm
  • Änderung der Bauhöhe auf 1.960 mm
  • Anfertigung einer neuen gebogenen Frontscheibe mit reduzierter Höhe inkl. Wischer
  • Heckverglasungsumbau auf neue Bauhöhe inkl. Wischer
  • PVC Planentüren beidseitig erneuert und auf Bauhöhe angepasst
  • Änderung der Innenverkleidung samt elektrischer Adaptierung  im Dachbereich für optimierte Kopffreiheit

Linde Stapler Nachrüstung auf Ganzstahlkabine inkl. Kabinenheizung

Vorteile

Individuelle Optimierung der Staplerkabine

Kosteneinsparung durch Umbau statt Neukauf

Diesmal wurde die Fa. ING. M. SCHURZ beauftragt, eine Staplerkabine, inklusive Türen und Kabinenheizung nachzurüsten.

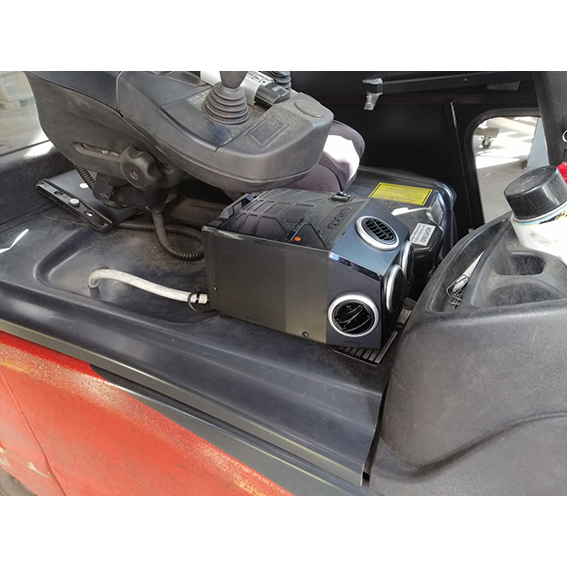

Warum war das Nachrüsten bzw. dieser Umbau nötig? Unser Kunde hat auf seinem Areal eine abgelegene Halle, welche nicht beheizt ist und ausschließlich als Lagerfläche dient. In regelmäßigen Abständen müssen in dieser Halle verschiedene Arbeiten mittels Gabelstapler erfolgen, wie zum Beispiel das Be- und Entladen von LKWs, sowie das Ein- uns Auslagern von Waren. Für diese Arbeiten befindet sich ein Staplerfahrer mehrere Stunden, manchmal sogar den ganzen Arbeitstag, in dieser im Winter unbeheizten Halle. Der Kundenstandort ist in einer höheren, wintersicheren Region gelegen, wobei auch des Öfteren mit Tagesfrost zu rechnen ist. Die Staplerfahrer sind somit mehrere Stunden sehr unangenehmen äußeren Bedingungen ausgesetzt. Am Linde E16 waren Front-, Heckscheibe und Dachteil vorhanden. Daher wurde die Staplerkabine von der Fa. ING. M. SCHURZ mit Stahltüren und einer Staplerheizung ergänzt. Diese Heizung wird über die Stromversorgung des Staplers mit Energie gespeist. Mit diesem Umbau ist dafür gesorgt, dass der Bediener selbst bei wetterbedingt unangenehmen Verhältnissen seine Arbeit zu angenehmen Bedingungen durchführen kann.

Über das Standard Fahrerschutzdach wurde ein zusätzliches, hochbelastbares Schurz Schutzdach gebaut.

Vorteile

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Über das Standard Fahrerschutzdach wurde ein zusätzliches, hochbelastbares SCHURZ Schutzdach gebaut.

Garantierte Belastung von 10.000 kg/m².

Erhöhung des Fahrerschutzdaches für einen Linde Deichselstapler Type TGL16

Vorteile

Sicherheit für den Fahrer, robuste Ausführung

Professionelle verpflichtende Risikoanalyse nach EN ISO 12100

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

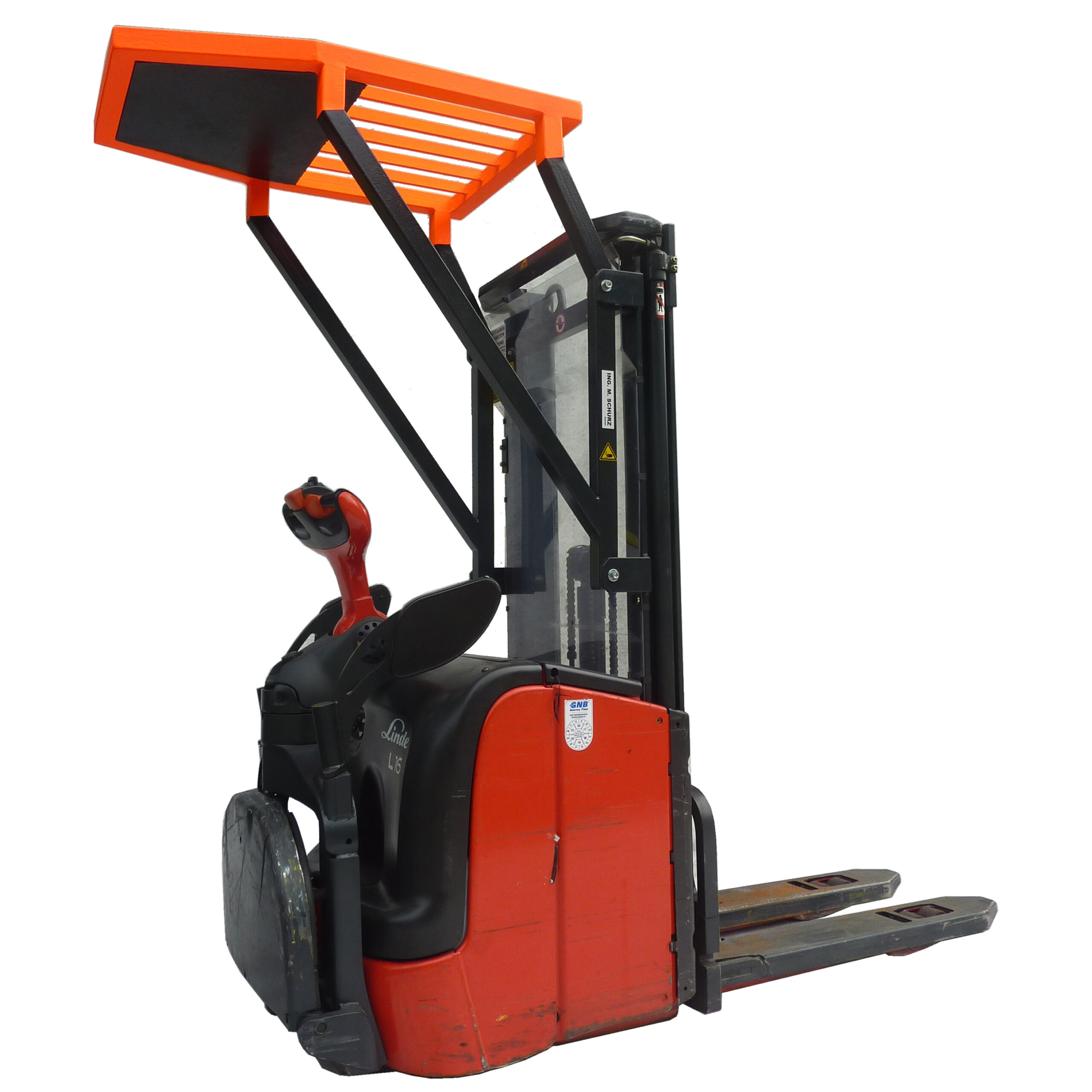

Für unseren Kunden wurde das SCHURZ Fahrerschutzdach passend auf einen Linde Deichselstapler Type TGL16 mit einer Grundtragfähigkeit von 1.600 kg bei LSP 600 mm, um ca. 100 mm erhöht, um den FahrerInnen mehr Kopffreiheit im Standbereich, sowie bessere Sichtverhältnisse nach oben zu gewährleisten.

Es werden Gitterboxen mit dem Deichselstapler manipuliert. Dabei werden zuerst zwei Boxen dann separat drei Boxen übereinandergestapelt. Bei fünf übereinander lagernden Gitterboxen ist das Risiko hoch, dass diese auf den ungeschützten Staplerfahrer fallen könnten. Daher wurde das Grundgerät mit einem Fahrerschutzdach ausgestattet.

Das SCHURZ Fahrerschutzdach besteht aus 4 vertikalen Streben, welche mit einer robusten, am Hubmast fix verschweißten Halterung verschraubt wurden. An der Oberseite ist das Fahrerschutzdach mittels Flacheisenrost ausgeführt. Die Fahrzeugbreite erhöht sich um ca. 100 mm.

Das SCHURZ Fahrerschutzdach, konstruiert für einen Linde Deichselhochhubwagen.

Vorteile

Zusätzlicher Schutz des Fahrers vor herabfallenden Teilen

Schnell montierbar

Robuste und sichere Ausführung

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

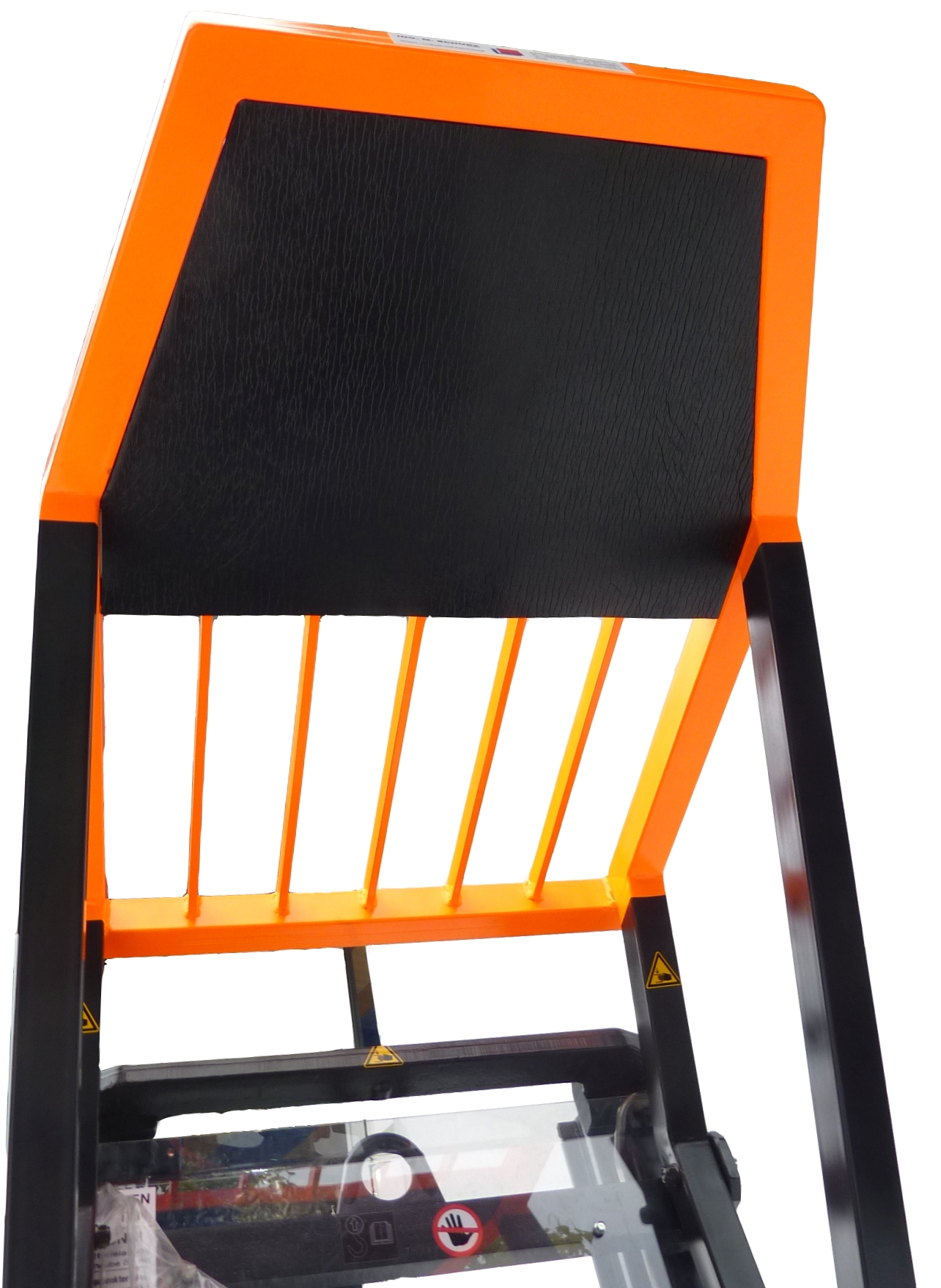

Das SCHURZ Fahrerschutzdach, konstruiert für einen Linde Deichselhochhubwagen.

Das Fahrerschutzdach ist trapezförmig ausgeführt, an die Staplerkontur angepasst und wird mit Hilfe von Verschraubungen an dem Stapler befestigt. Daher kann das Fahrerschutzdach jederzeit demontiert werden.

Fahrerschutzdach für Deichselstapler

Vorteile

Kundenspezifische Anfertigung

Hohe Sicherheit für den Fahrer

Robuste Ausführung

CE-konform; inklusive Typenschild und sämtlicher Dokumente

100% österreichische Eigenproduktion, daher rasche Ersatzteilversorgung

Das SCHURZ Fahrerschutzdach wurde passend für einen Linde Deichselstapler Type TGL16 gebaut. Der Stapler wird zur Manipulation von Gitterboxen eingesetzt. Dabei werden bis zu fünf Boxen übereinander gestapelt. Das Risiko, dass Boxen auf den Fahrer fallen könnten, ist dabei sehr hoch.

Das Fahrerschutzdach besteht wie bei einem Frontstapler aus zwei robusten, vorderen und vertikalen Streben, die am Fahrzeugrahmen angeschweißt wurden. Oben befindet sich ein Schutzdach mit Flacheisenrost.
